Типовое решение на базе оборудования Grandstream для автозаправочных станций. Включает решения IP-телефонии и IP-видеонаблюдения.
Задача – Построить систему IP-видеонаблюдения для автозаправочных станций и систему IP-телефонии для связи станций с центральным офисом.
Перечень требований:
- Обеспечить голосовую связь АЗС с центральным офисом и городской телефонной сетью (ТфОП).
- Обеспечить интеграцию существующих на объектах аналоговых камер видеонаблюдения в IP-сеть.
- Обеспечить простоту развёртывания и обслуживания системы.
Общая схема включения:

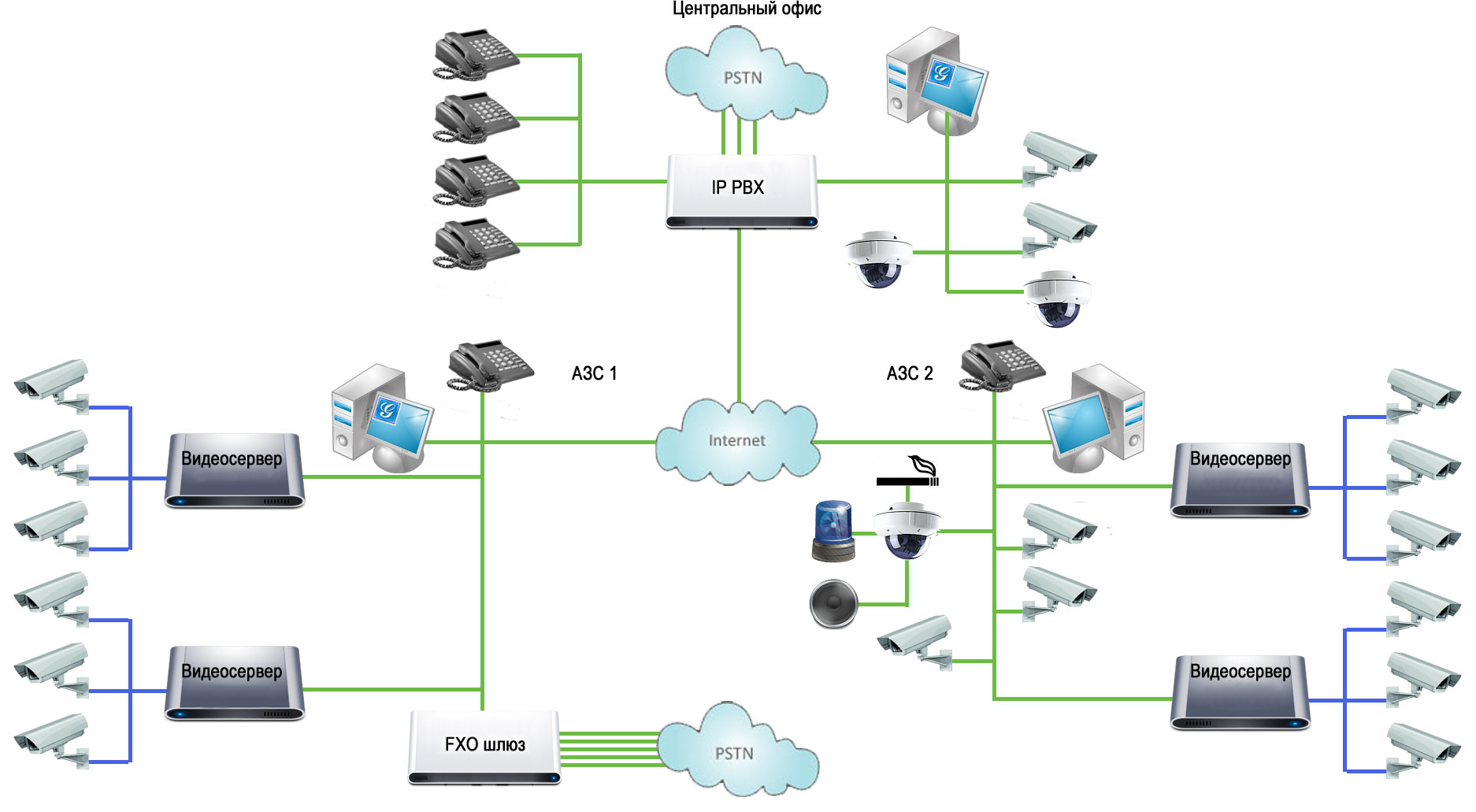

Рис. 1.
Используемое оборудование:
- IP-АТС – является ядром системы, коммутирующим оконечные устройства между собой и с внешними линиями.
- IP-шлюз (FXO) – предназначен для коммутации аналоговых телефонных линий из ТфОП в сеть VoIP.
- IP-телефон – абонентские устройства для передачи голоса в сети VoIP.
Вариант 1
Построение системы IP-видеонаблюдения и IP-телефонии с интеграцией существующих аналоговых систем видеонаблюдения в IP-среду
Схема включения:

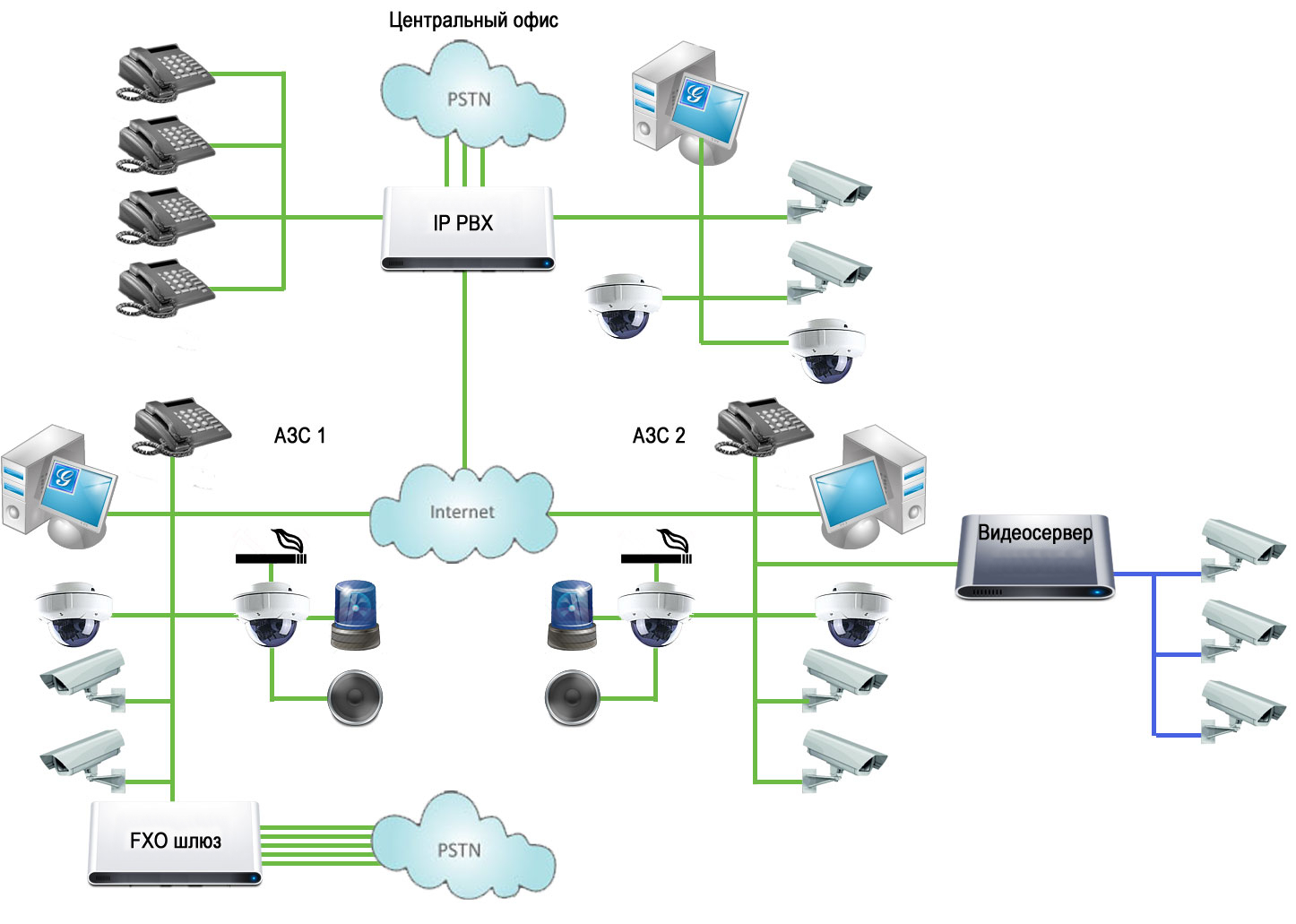

Рис. 2.
Используемое оборудование:
- IP-АТС – является ядром системы, коммутирующим оконечные устройства между собой и с внешними линиями.
- IP-шлюз (FXO) – предназначен для коммутации аналоговых телефонных линий из ТфОП в сеть VoIP.
- IP-телефон – абонентские устройства для передачи голоса в сети VoIP.
Вариант 2
Обеспечение IP-видеонаблюдения и телефонной связи на новом объекте.
Схема включения:

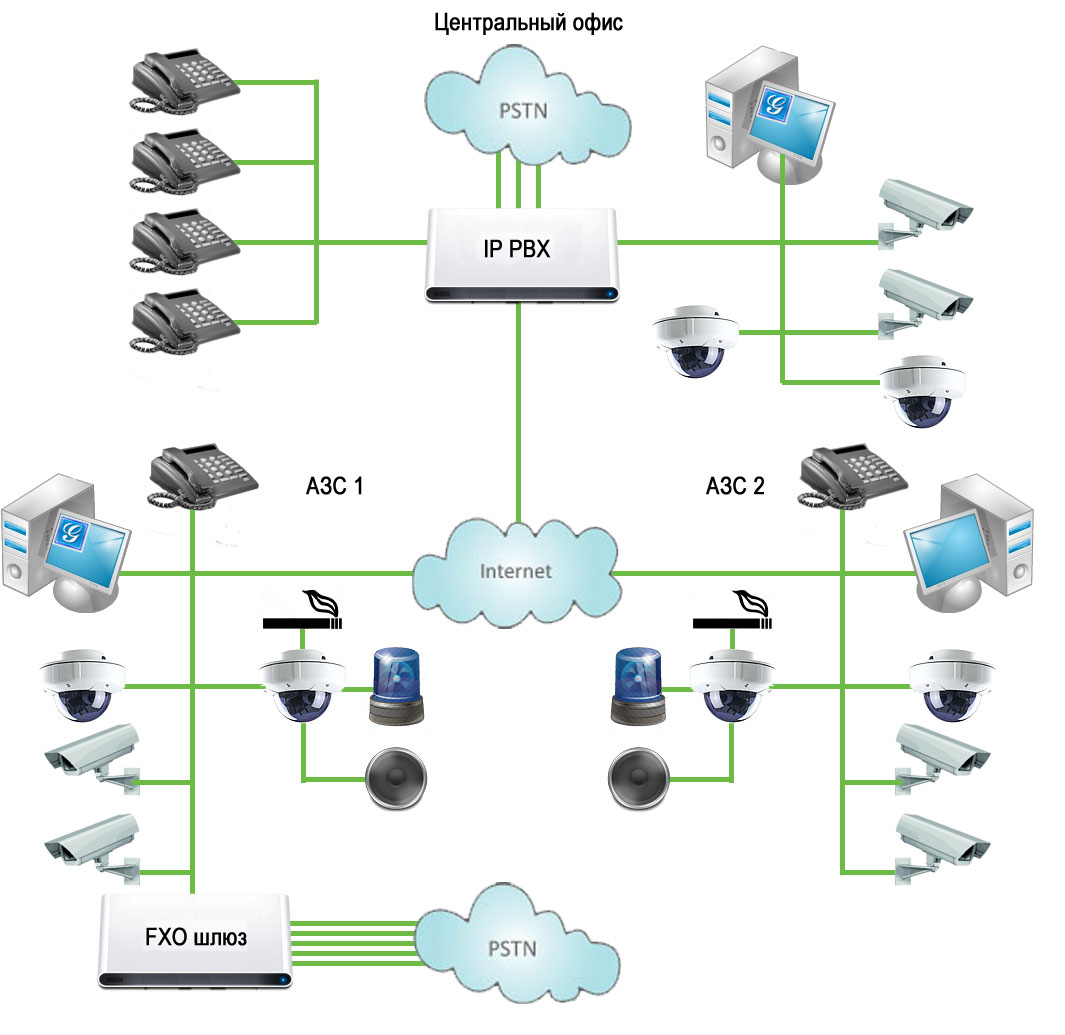

Рис. 3.
Используемое оборудование:
- IP-АТС – является ядром системы, коммутирующим оконечные устройства между собой и с внешними линиями.
- IP-шлюз (FXO) – предназначен для коммутации аналоговых телефонных линий из ТфОП в сеть VoIP.
- IP-телефон – абонентские устройства для передачи голоса в сети VoIP.
Преимущества интегрированной системы IP-видеонаблюдения и IP-телефонии:
- единая сеть для голоса, данных и видеопотока, минимизация затрат на подключение объектов к городским системам коммуникации (достаточно иметь проводной или беспроводной доступ в интернет)
- простота подключения дополнительных камер, простота интеграции с существующей системой видеонаблюдения
- единое номерное пространство для центрального офиса и сети АЗС
- простота и удобство при подключении и настройке
- обеспечение быстрого доступа к видеопотоку конкретной камеры с помощью видеофона
- обеспечение двусторонней аудио и видеосвязи с каждой IP-камерой в системе
- встроенный датчик дыма на купольных камерах
- широкие возможности оповещения в нештатных ситуациях –голосовой и видеовызов, оповещение по e-mail, включение сигнализации через сухие контакты, запись видеопотока на накопитель в корпусе камеры и т.д.
