Типовое решение на базе оборудования Grandstream для автостоянок. Включает решения IP-телефонии и IP-видеонаблюдения.
Задача – Построить систему IP-видеонаблюдения на паркинге с возможностью двусторонней голосовой связи.
Перечень требований:
- Использовать сеть IP для передачи голоса, видео и данных
- Организовать возможность осуществления обратной связи с IP-камерами (микрофон, динамик)
- Сократить затраты на развертывание систем видеонаблюдения и сигнализации

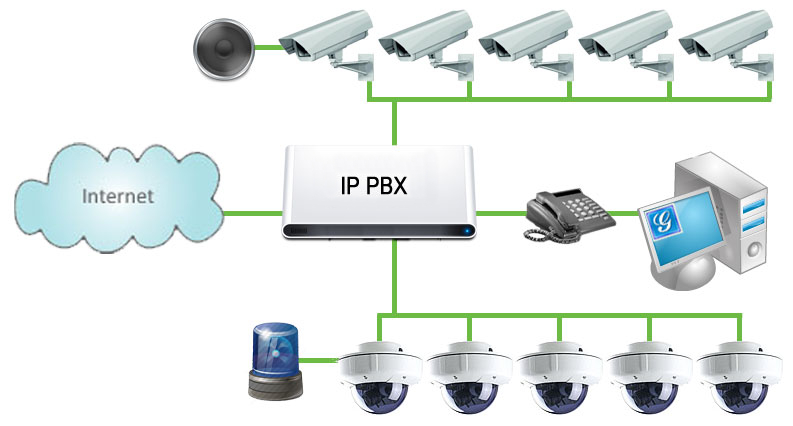

Общая схема включения:
Рис. 1.
Используемое оборудование:
- IP-ATC – является коммутирующим элементом сети VoIP. Все вызовы от терминальных устройств(ATA-адаптеры, IP-телефоны, IP-видеофоны) коммутируются IP-АТС.
- IP-телефон – абонентские устройства для передачи голоса в сети VoIP.
- IP-видеокамера – терминальные устройства для передачи видео в сети IP.
- Программное обеспечение GSurf (до 36 камер).
* Примечание IP-видеокамеры поддерживают протокол SIP для двусторонней аудио и видеосвязи, что позволяет зарегистрировать их на IP-PBX. Поэтому система видеонаблюдения легко интегрируется в существующую офисную VoIP-сеть на базе оборудования Grandstream Networks.
Вариант 1
Развёртывание системы IP-видеонаблюдения без двусторонней голосовой связи.

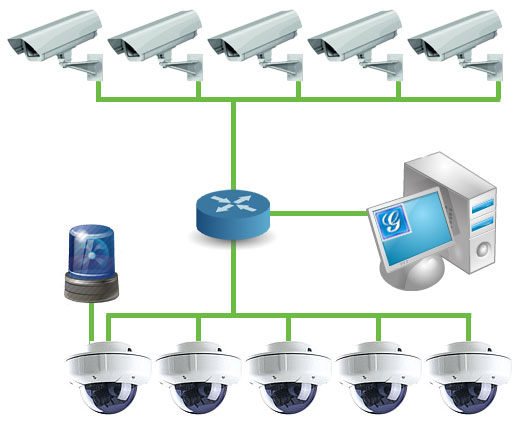

Схема включения:
Рис. 2.
Используемое оборудование:
- IP-видеокамера - терминальные устройства для передачи видео в сети IP.
- Программное обеспечение GSurf (до 36 камер).
Вариант 2
Организация системы IP-видеонаблюдения с двусторонней голосовой связью
Схема включения:
Рис. 3.
Используемое оборудование:
- IP-ATC – является коммутирующим элементом сети VoIP. Все вызовы от терминальных устройств(ATA-адаптеры, IP-телефоны, IP-видеофоны) коммутируются IP-АТС.
- IP-телефон – абонентские устройства для передачи голоса в сети VoIP.
- IP-видеокамера - терминальные устройства для передачи видео в сети IP.
- Программное обеспечение GSurf (до 36 камер).
Преимущества IP-видеонаблюдения:
- возможность построения распределенной системы за счет передачи данных по IP
- обеспечение двусторонней голосовой связи между зонами видеонаблюдения и оператором
- отсутствие специальной кабельной сети для подключения, камеры подключаются в LAN
- возможность интеграции дополнительных систем безопасности и управление ими из единого центра
- высокое качество изображения
- более низкая стоимость проекта по сравнению с проектами построения аналоговых систем видеонаблюдения
